Acessando a console serial na Raspberry Pi

- por Sergio Prado

Categorias: Raspberry Pi Tags: , , ,

Nenhum kit de desenvolvimento é completo sem uma interface de console serial, normalmente provida por uma conexão RS-232.

É esta interface de console que permite executar operações de baixo nível no equipamento, como acessar a linha de comandos do bootloader ou depurar o kernel, sendo imprescíndivel quando trabalhamos com desenvolvimento ou adaptação do sistema operacional para a plataforma.

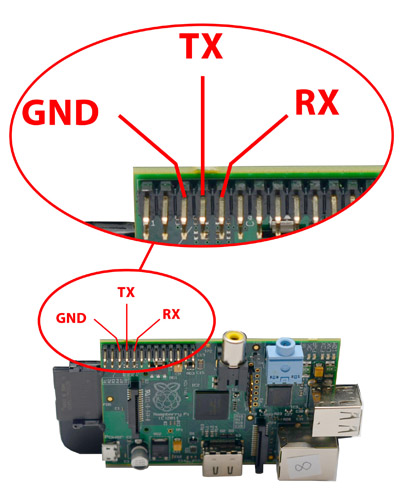

E com a Raspberry Pi não é diferente. Ela provê uma console serial via RS-232, disponível no barramento externo de GPIOs:

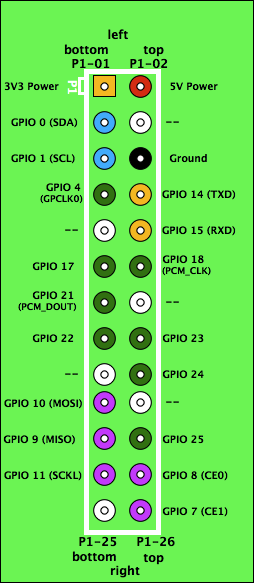

Para a conexão serial, você vai usar o Ground, o GPIO 14 (TX) e o GPIO 15 (RX), conforme imagem abaixo:

Se você for conectar à uma porta serial no seu PC, ou usar um cabo conversor USB/Serial sem suporte à 3,3V como entrada, você vai precisar de um conversor de nível 3,3V para RS-232, já que o SoC da Broadcom trabalha com este nível de tensão. Se você estiver com espírito de MacGyver, pode construir um conversor usando o MAX3232CPE (dá uma olhada neste artigo aqui).

Mas se você quiser praticidade, pode comprar um cabo conversor RS232/USB que suporte 3,3V como entrada, como esse da FTDI. Eu comprei um lá no ebay e (surpreendentemente) funcionou que é uma beleza! :)

Outra possibilidade é usar o Bus Pirate, o canivete suíço dos analisadores de barramentos!

Com o cabo, placa ou ferramenta em mãos, é só ligar nos pinos especificados na imagem mais acima, configurar seu programa de console favorito em 115200,8N1 e curtir o boot do Linux na Raspberry Pi!

Uncompressing Linux... done, booting the kernel.
Initializing cgroup subsys cpu
Linux version 3.2.27-cutdown (root@ubuntu) (gcc version 4.6.3 (crosstool-NG hg+default-366637520035) ) #1 PREEMPT Sat Oct 20 16:12:56 BST 2012
CPU: ARMv6-compatible processor [410fb767] revision 7 (ARMv7), cr=00c5387d
CPU: PIPT / VIPT nonaliasing data cache, VIPT nonaliasing instruction cache
Machine: BCM2708
Memory policy: ECC disabled, Data cache writeback
Built 1 zonelists in Zone order, mobility grouping on. Total pages: 32512
Kernel command line: dma.dmachans=0x7f35 bcm2708_fb.fbwidth=656 bcm2708_fb.fbheight=416 bcm2708.boardrev=0x2 bcm2708.serial=0xff0782fa smsc95xx.macaddr=B8:27:EB:07:82:FA sdhci-bcm2708.emmc_clock_freq=100000000 vc_mem.mem_base=0x8000000 vc_mem.mem_size=0x10000000 dwc_otg.speed=0 dwc_otg.lpm_enable=0 root=/dev/ram0 init=/sbin/init console=ttyAMA0,115200 kgdboc=ttyAMA0,115200 console=tty1
PID hash table entries: 512 (order: -1, 2048 bytes)
Dentry cache hash table entries: 16384 (order: 4, 65536 bytes)
Inode-cache hash table entries: 8192 (order: 3, 32768 bytes)
Memory: 128MB = 128MB total
Memory: 121960k/121960k available, 9112k reserved, 0K highmem
Virtual kernel memory layout:
vector : 0xffff0000 - 0xffff1000 ( 4 kB)
fixmap : 0xfff00000 - 0xfffe0000 ( 896 kB)
vmalloc : 0xc8800000 - 0xe8000000 ( 504 MB)
lowmem : 0xc0000000 - 0xc8000000 ( 128 MB)
modules : 0xbf000000 - 0xc0000000 ( 16 MB)
.text : 0xc0008000 - 0xc03b6000 (3768 kB)
.init : 0xc03b6000 - 0xc0753cfc (3704 kB)
.data : 0xc0754000 - 0xc0776f40 ( 140 kB)
.bss : 0xc0776f64 - 0xc07c003c ( 293 kB)
NR_IRQS:330
sched_clock: 32 bits at 1000kHz, resolution 1000ns, wraps every 4294967ms
timer_set_mode: unhandled mode:1
timer_set_mode: unhandled mode:3
Console: colour dummy device 80x30
console [tty1] enabled
Calibrating delay loop... 531.66 BogoMIPS (lpj=2658304)
pid_max: default: 32768 minimum: 301
Mount-cache hash table entries: 512
CPU: Testing write buffer coherency: ok
devtmpfs: initialized
NET: Registered protocol family 16
bcm2708.uart_clock = 0
mailbox: Broadcom VideoCore Mailbox driver
bcm2708_vcio: mailbox at f200b880
bcm_power: Broadcom power driver
bcm_power_open() -> 0
bcm_power_request(0, 8)
bcm_mailbox_read -> 00000080, 0
bcm_power_request -> 0
Serial: AMBA PL011 UART driver
dev:f1: ttyAMA0 at MMIO 0x20201000 (irq = 83) is a PL011 rev3
console [ttyAMA0] enabled
bio: create slab  at 0
SCSI subsystem initialized
usbcore: registered new interface driver usbfs
usbcore: registered new interface driver hub
usbcore: registered new device driver usb
Switching to clocksource stc
FS-Cache: Loaded
CacheFiles: Loaded
NET: Registered protocol family 2
IP route cache hash table entries: 1024 (order: 0, 4096 bytes)
TCP established hash table entries: 4096 (order: 3, 32768 bytes)
TCP bind hash table entries: 4096 (order: 2, 16384 bytes)
TCP: Hash tables configured (established 4096 bind 4096)
TCP reno registered
UDP hash table entries: 256 (order: 0, 4096 bytes)
UDP-Lite hash table entries: 256 (order: 0, 4096 bytes)
NET: Registered protocol family 1
bcm2708_dma: DMA manager at c890a000
bcm2708_gpio: bcm2708_gpio_probe c0759a98
vc-mem: phys_addr:0x00000000 mem_base=0x08000000 mem_size:0x10000000(256 MiB)
msgmni has been set to 238
io scheduler noop registered
io scheduler deadline registered
io scheduler cfq registered (default)
Console: switching to colour frame buffer device 82x26
brd: module loaded
loop: module loaded
vcos: [1]: vchiq_init_state: slot_zero = 0xffd80000, is_master = 0
vcos: [1]: vchiq_init_state: called
vcos: [1]: vchiq: initialised - version 2 (min 2), device 253.0
usbcore: registered new interface driver smsc95xx
cdc_ncm: 04-Aug-2011
usbcore: registered new interface driver cdc_ncm
dwc_otg: version 3.00a 10-AUG-2012 (platform bus)
Core Release: 2.80a
Setting default values for core params
Finished setting default values for core params
Using Buffer DMA mode
Periodic Transfer Interrupt Enhancement - disabled
Multiprocessor Interrupt Enhancement - disabled
OTG VER PARAM: 0, OTG VER FLAG: 0
Dedicated Tx FIFOs mode
dwc_otg bcm2708_usb: DWC OTG Controller
dwc_otg bcm2708_usb: new USB bus registered, assigned bus number 1
dwc_otg bcm2708_usb: irq 32, io mem 0x00000000
Init: Port Power? op_state=1
Init: Power Port (0)
usb usb1: New USB device found, idVendor=1d6b, idProduct=0002
usb usb1: New USB device strings: Mfr=3, Product=2, SerialNumber=1
usb usb1: Product: DWC OTG Controller
usb usb1: Manufacturer: Linux 3.2.27-cutdown dwc_otg_hcd
usb usb1: SerialNumber: bcm2708_usb
hub 1-0:1.0: USB hub found
hub 1-0:1.0: 1 port detected
usbcore: registered new interface driver uas
Initializing USB Mass Storage driver...
usbcore: registered new interface driver usb-storage
USB Mass Storage support registered.
usbcore: registered new interface driver libusual
mousedev: PS/2 mouse device common for all mice
cpuidle: using governor ladder
cpuidle: using governor menu
sdhci: Secure Digital Host Controller Interface driver
sdhci: Copyright(c) Pierre Ossman
sdhci: Enable low-latency mode
bcm_power_open() -> 1
mmc0: SDHCI controller on BCM2708_Arasan [platform] using platform's DMA
mmc0: BCM2708 SDHC host at 0x20300000 DMA 2 IRQ 77
sdhci-pltfm: SDHCI platform and OF driver helper
usbcore: registered new interface driver usbhid
usbhid: USB HID core driver
TCP cubic registered
Initializing XFRM netlink socket
NET: Registered protocol family 17
VFP support v0.3: implementor 41 architecture 1 part 20 variant b rev 5
Freeing init memory: 3700K
mmc0: problem reading SD Status register.
Indeed it is in host mode hprt0 = 00021501
mmc0: new high speed SDHC card at address e624
mmcblk0: mmc0:e624 SU04G 3.69 GiB
mmcblk0: p1
udevd[42]: starting version 182
usb 1-1: new high-speed USB device number 2 using dwc_otg
Indeed it is in host mode hprt0 = 00001101
usb 1-1: New USB device found, idVendor=0424, idProduct=9512
usb 1-1: New USB device strings: Mfr=0, Product=0, SerialNumber=0
hub 1-1:1.0: USB hub found
hub 1-1:1.0: 3 ports detected
usb 1-1.1: new high-speed USB device number 3 using dwc_otg
usb 1-1.1: New USB device found, idVendor=0424, idProduct=ec00
usb 1-1.1: New USB device strings: Mfr=0, Product=0, SerialNumber=0
smsc95xx v1.0.4
smsc95xx 1-1.1:1.0: eth0: register 'smsc95xx' at usb-bcm2708_usb-1.1, smsc95xx USB 2.0 Ethernet, b8:27:eb:07:82:fa
smsc95xx 1-1.1:1.0: eth0: link up, 100Mbps, full-duplex, lpa 0x45E1

Please press Enter to activate this console.
sh-4.2#

Os testes acima foram feitos com a distribuição raspbmc. O bootloader não emite nenhuma mensagem na console, por isso só vemos as mensagens a partir do boot do kernel.

No próximo post, vamos estudar o processo de boot da Raspberry PiAté lá!

Um abraço,

Sergio Prado

  • Henrique Rossi

    Bacana…Pi very low-level!!! :)

    abraços,
    Henrique

    • Valeu Henrique! Os próximos dois posts serão sobre o processo de boot da Pi e sobre como gerar um sistema Linux completo (bootloader, kernel e rootfs) para ela.

      Um abraço!

  • Vinicius Tinti

    Você pode usar uma MSP430 Launchpad também (infelizmente só consegui até 9600).

    • Legal Vinicius, valeu pela dica.

      Você tem o procedimento publicado em algum canto da Internet? :)

  • Juan Castro

    Estou namorando essa solução McGyver pra ligar o Pi nuns retrocomputadores de 8 bits que eu tenho. Mas seria melhor se tivesse algum produto pronto como esse cabinho USB aí, so que levando pruma DB9 padrão PC. Você me recomenda algo do gênero?

  • cleber

     Olá, comprei este conversor: http://loja.tray.com.br/loja/catalogo-261703-59-interfaces_e_conversores

    e instalei o puTTY no linux. O raspberry está rodando o raspbian.
    Quando abro a conexão serial tenho este retorno: “Uncompressing Linux… done, booting the kernel”.
    Por que não não mostra a todo o processo?

    • Olá Cleber,

      Pode ser que a console não esteja configurada na linha de comandos do kernel. Na primeira partição do cartão SD, verifique se no arquivo cmdline.txt você tem console=ttyAMA0,115200. Se não tiver, coloque e teste.

      • cleber

        Olá Sergio, fiz a alteração no cartão e funcionou! Infelizmente está aparecendo a seguinte mensagem [INIT: Id “T0” respawning too fast: disabled for 5 minutes] e
        [INIT: Id “T1” respawning too fast: disabled for 5 minutes. Já deixei uns 15 minutos e não consegue terminar.. dei uma olhada no inittab, mas não resolveu.
        Obrigado pela ajuda.

        • Olá Cleber,

          Pode ser que esteja faltando algum parametro na linha de comandos do kernel. Antes funcionava (via teclado/monitor)?

          Em caso afirmativo, reinicie sem esta alteração, pegue o conteudo do arquivo /proc/cmdline e coloque no cmdline.txt, acrescentando o parâmetro console=ttyAMA0,115200.

          Um abraço.

          • cleber

            Olá Sergio, funcionava e ainda funciona via teclado/monitor. Apenas troquei o parâmetro tty1 do cmdline.txt pelo parâmetro ttyAMA0. A única coisa que acontece é que não vejo todo o processo de boot pelo monitor, mas tão logo tudo é carregado, já tenho a opção de logar no sistema. Em paralelo o processo de boot é visualizado pelo PuTTY até o ponto em que trava naquele erro acima (logo após carregar o servidor ntpd). Vou fazer este teste que sugeriu.
            Muito obrigado pela ajuda!
            Abraço

          • cleber

            Olá Sergio, funcionou!!
            Tive que corrigir uma linha no inittab.
            Muito obrigado pela ajuda!
            Abraço

          • Legal Cleber!

            Publique aqui como ficou seu arquivo cmdline.txt caso outros passem pelo mesmo problema.

            Um abraço.

          • cleber

            Olá,
            O cmdline.txt:

            dwc_otg.lpm_enable=0 console=ttyAMA0,115200 kgdboc=ttyAMA0,115200 console=tty1 root=/dev/mmcblk0p2 rootfstype=ext4 elevator=deadline rootwait

            O inittab:
            # Example how to put a getty on a serial line (for a terminal)
            #
            T0:23:respawn:/sbin/getty -L ttyAMA0 115200 vt100
            T1:23:respawn:/sbin/getty -L ttyS1 9600 vt100

            # Example how to put a getty on a modem line.
            #
            #T3:23:respawn:/sbin/mgetty -x0 -s 57600 ttyS3

            #Spawn a getty on Raspberry Pi serial line
            #T0:23:respawn:/sbin/getty -L ttyAMA0 115200 vt100

            Abraço

  • Thales Angelino

    Olá Sérgio parabéns pelo tutorial e pelo blog, estou sempre acompanhando suas postagens interessantes. Para realizar a conversão utilizei um par de optoacopladores, funcionou bm…
    Abraços

  • Juan Castro

    FINALMENTE consegui fazer a serial funcionar com o conversor de nível baseado em MAX3232! Sabe qual era o problema??? Esqueci de ligar o +3.3V!!!!

    Só dando com um gato morto na cabeça mesmo…

  • Aprendiz

    Olá, segui os passos e fiz a adptação com o cabo RS-232, 115200 8N1 e usei o minicom porta ttyUSB0, mas quando eu plug o boot aparece com esses caracteres(imagem). Em fim, onde posso estar errando? Desde já grato.

    • Me parece ser alguma problema na configuração do minicom. Verifique se o handshake de hardware está desabilitado.

      Tente testar também com o picocom:

      $ picocom /dev/ttyUSB0 -l -b 115200 -f n

      • Aprendiz

        Testei com o picocom, e deu o mesmo erro do minicom. Handshake? Como olho isso?

        • Nã deve ser configuração da aplicação de terminal, porque se fosse não teria dado problema com o picocom.

          Me parece ser um problema com o cabo. Você esta usando um cabo conversor TTL/USB ou RS232/USB?

          • Aprendiz

            Acho que o problema é com o cabo RS232/USB. Bom pra saber se o problema é realmento o cabo, eu coloquei o raspibian na RPI, e também pluguei o cabo no monitor, e assim como no monitor, esperava ver o boot no meu terminal, e o que vi foram os mesmos simbolos descritos anteriormente. Ou seja, está tudo ok quanto aos passos que segui do outro artigo e meu embarcado funciona, o que está me jogando no mato é o cabo. Olha, sou muito grato, tem me ajudado muito seus artigos.

  • William Felipe Seccon

    Olá Sergio. Preciso de uma ajuda. Não estou conseguindo habilitar a porta da UART do Raspberry. Todos os tutoriais que li pedem pra editar o arquivo /etc/inittab, para poder desabilitar a porta ttyAMA0 do processo de boot. Porém não existe esse arquivo /etc/inittab no meu Raspbian. Você tem algum tutorial mais específico para utilização dessa UART? Sou iniciante, desculpa se falei alguma besteira.

    • Olá William, como vai?

      Como não é a primeira vez que recebo esta pergunta, escrevi um artigo sobre o assunto. Dá uma olhada lá e depois me avisa se funcionou.

      http://sergioprado.org/desabilitando-a-serial-na-raspberry-pi/

      Um abraço!

      • William Felipe Seccon

        Olá Sérgio, tudo bem e vc? Obrigado pela resposta, mas eu consegui descobrir um jeito ainda mais fácil.

        No meu caso não tenho o arquivo /etc/inittab, então é só digitar raspi-config no terminal, entrar em advanced setup e em serial console, lá é possível habilitar ou desabilitar o serial console.

        • Legal William! Lembrando que o raspi-config é específico do Raspbian, e os procedimentos descritos no meu artigo devem funcionam em qualquer distro.

  • Kelvin Lucena

    não consigo obter nenhuma transição de sinal nos pinos tx rx do meu raspberry cujo estou verificando através de um osciloscópio. o script está executando normalmente na saída ttyAMA0. alguém poderia me dizer quais são minhas alternativas para resolver esse problema?

    • Que distro está usando? O que acontece quando tenta escrever direto na porta serial?

      $ echo “0123456789” > /dev/ttyAMA0

      • kelvin lucena

        na linha em seguida aparece “bash:/dev/ttyAMA0: permision denied”

  • Eilen Maria Souza

    Olá … Estou utilizando o arduino para fazer a leitura do sensor dht11. quando conecto a porta usb do arduino no notbbok para ler a resposta do sensor via IHM do arduino obtenho uma resposta bem estável exemplo 31, 31, 31, 31, 31, 31, 31, 31, 31 …. mas quando uso a HIM do arduino para verificar sua resposta no raspberry Pi está varia de forma não controlada. exemplo : temperatura 31, 31,31, 35, 29, 30, 31, 32, 31, 31, 31, 31, 28 …. qual pode ser o motivo dessa variaçao ?

    • Olá Eilen,

      Muito dificil identificar o possível motivo da variação apenas com as informações que passou. Que IHM é essa? Como as informações são transmitidas? Que protocolo está utilizando? Que aplicação está utilizando na Rpi para exibir as informações?

  • Thiago Pimenta

    Sergio, boa tarde!

    Comprei um Raspberry Pi3 e instalei o LineageOS, tenho uma aplicação desenvolvido para o android e preciso entender como irei utilizar o modo depuração neste dispositivo, pois consigo habilitar o modo depuração USB, mas qual porta utilizo para esta conexão.?

    Hoje faço este processo em um tablet e utilizo a porta USB de dados do tablet, mas não identifiquei uma porta de dados no Raspberry.

    Se puder me orientar fico agradecido.
