Mini2440 – Linux com U-Boot e Emdebian

- por Sergio Prado

Categorias: Linux, Mini2440 Tags: , ,

No último artigo vimos com mais detalhes a arquitetura do kit FriendlyARM mini2440 e o bootloader que vem instalado de fábrica. Quem ainda não leu este post, pode acessá-lo aqui.

Vamos agora colocar a mão na massa. Nosso objetivo aqui é carregar na flash NAND o bootloader U-Boot, bastante usado em sistemas embarcados, e depois fazê-lo carregar uma imagem do Emdebian, uma versão do Debian mais leve.

O único pré-requisito é um kit FriendlyARM mini2440 conectado à uma máquina Linux pela serial (para acessar a console), pela USB (para transferir a imagem do U-boot) e por um cabo de rede (para carregar as imagens do kernel e do rootfs do Emdebian).

Usei o binário do U-boot deste link aqui. O kernel eu baixei daqui, mas precisei customizá-lo para habilitar o suporte à sistema de arquivos JFFS2 e corrigir o mapeamento das partições da MTD no driver da Flash. O rootfs eu peguei aqui (link não está mais disponível), mas também precisei “dar um tapa”, e corrigir um problema que impedia de subir o terminal pela console RS232.

Para facilitar o trabalho daqueles que irão executar este passo-a-passo, criei um “pacote especial” com todas as ferramentas e imagens necessárias para dar vida ao Emdebian no mini2440. Este pacote pode ser baixado aqui (infelizmente o link não está mais disponível). Descompacte-o para sua máquina e mãos à obra!

Bootloader U-Boot

O bootloader é uma aplicação que é carregada e executada assim que o hardware é ligado. No universo desktop, estamos familiarizados com o LILO ou o GRUB para carregar sistemas Unix-like, mas no universo embedded as coisas são um pouco mais complicadas. Um bootloader para sistemas embarcados possui 3 principais responsabilidades:

  1. Inicializar o hardware.
  2. Possibilitar a carga e gravação da aplicação na flash via alguma interface de I/O, como porta serial, USB ou interface de rede.
  3. Carregar e executar aplicações da RAM.

Um bootloader bem conhecido no universo embedded é o Das U-Boot, também conhecido apenas como U-Boot, um bootloader multi-plataforma e open-source, com suporte à diversas arquiteturas como PowerPC, ARM, MIPS, Coldfire e x86. A página do projeto pode ser acessada aqui.

O U-Boot será o bootloader que utilizaremos para carregar o Emdebian pela NAND. O processo para carregar e gravar o U-Boot na flash é simples.

Primeiro iremos carregar a imagem do U-Boot na RAM. Para isso precisaremos da imagem do U-Boot (“u-boot-256M.bin” ou “u-boot-128M.bin”, dependendo do seu kit), e da ferramenta “usbpush”. Todos os arquivos encontram-se no link que passei no início deste post. Não esqueça também que a serial e a USB devem estar conectadas.

Inicie o kit pela NOR, no menu do supervivi selecione a opção “q” e prepare-o para receber a imagem do U-Boot e salvar em RAM:

[q] Goto shell of vivi
Enter your selection: q
Supervivi> load ram 0x31000000 242360 u

Obs: O parâmetro “242360” deve ser o tamanho em bytes da imagem do U-Boot (“u-boot-256M.bin” para a flash de 256M no meu caso).

Então, em um shell do Linux, digite o comando abaixo:

$ sudo ./usbpush u-boot-256M.bin

A console irá exibir uma mensagem indicando que a transferência foi realizada com sucesso.

Agora iremos executar o U-Boot da RAM mesmo, assim podemos formatar a NAND e depois copiar o U-Boot para lá.

Digite então na console do mini2440:

Supervivi> go 0x31000000

Após algumas mensagens, irá aparecer o shell do U-Boot. Agora vamos formatar a flash. A execução dos comandos abaixo podem demorar um pouco, portanto tenha paciência :)

MINI2440 # nand scrub
....
MINI2440 # nand createbbt
....

Depois é só escrever o U-Boot na flash Nand.

MINI2440 # nand write.e 0x31000000 0 242360

Obs: Não se esqueça de que novamente o parâmetro “242360” deve ser o tamanho em bytes da imagem do U-Boot.

Muito bem. Você acabou de instalar o U-Boot na sua flash NAND. Desligue a placa, mude a chave para bootar pela NAND para a console cair no shell do U-Boot.

Este bootloader tem bastante recursos. O comando “help” vai exibir uma lista. Podemos por exemplo listar informações da placa ou das partições da flash, conforme abaixo:

MINI2440 # bdinfo
arch_number = 0x000007CF
env_t       = 0x00000000
boot_params = 0x30000100
DRAM bank   = 0x00000000
-> start    = 0x30000000
-> size     = 0x04000000
ethaddr     = 08:08:11:18:12:27
ip_addr     = 10.0.0.111
baudrate    = 115200 bps

MINI2440 # mtdparts
device nand0 , # parts = 4
 #: name                size            offset          mask_flags
 0: u-boot              0x00040000      0x00000000      0
 1: env                 0x00020000      0x00040000      0
 2: kernel              0x00500000      0x00060000      0
 3: root                0x0faa0000      0x00560000      0
active partition: nand0,0 - (u-boot) 0x00040000 @ 0x00000000

Podemos carregar uma aplicação via serial com os comandos “loadb”, “loads” e “loady”, via NFS com o comando “nfs”, via TFTP com o comando “tftpboot” ou via USB com o comando “usbboot”. Podemos também testar a RAM com os comandos “mtest” e “mw”.

Carregando o Emdebian

O Emdebian é uma versão do Debian para sistemas embarcados. Mantém as principais características do Debian, como sistema de gerenciamento de pacotes, sistema de licenças e portabilidade entre diversas plataformas. O sistema de build é customizado para trabalhar com pacotes pequenos e gerar distribuições bem mais leves. A página do projeto pode ser acessada aqui.

A carga do kernel (“uImage”) e do rootfs (“emdebian-jffs2.img“) é feita através de uma conexão de rede. Ligue seu PC com o mini2440 através de um cabo de rede, configure o endereço IP do seu PC com 10.0.0.1, e o do kit com 10.0.0.2. Configure o mini2440 através dos comandos abaixo na console do U-Boot:

MINI2440 # dynenv set 40000
MINI2440 # setenv ipaddr 10.0.0.2
MINI2440 # setenv serverip 10.0.0.1
MINI2440 # saveenv

Use o comando “ping 10.0.0.1” na console do U-Boot para verificar se a conexão com o PC está funcionando corretamente.

Vamos agora gravar o kernel. O processo consiste em carregar a imagem do kernel para a RAM, e então de lá gravar na flash:

MINI2440 # tftp 0x31000000 uImage
MINI2440 # nand erase kernel
MINI2440 # nand write.e 0x31000000 kernel 0x205f58

Para o rootfs, o processo é idêntico:

MINI2440 # tftp 0x31000000 emdebian-jffs2.img
MINI2440 # nand erase root
MINI2440 # nand write.jffs2 0x31000000 root 0x23e0000

Agora só falta setar as variáveis de ambiente do U-Boot para iniciar o kernel do Linux corretamente:

MINI2440 # setenv bootcmd 'nboot.e kernel ; bootm'
MINI2440 # setenv bootargs 'root=/dev/mtdblock3 rootfstype=jffs2 console=ttySAC0,115200'
MINI2440 # saveenv
MINI2440 # boot

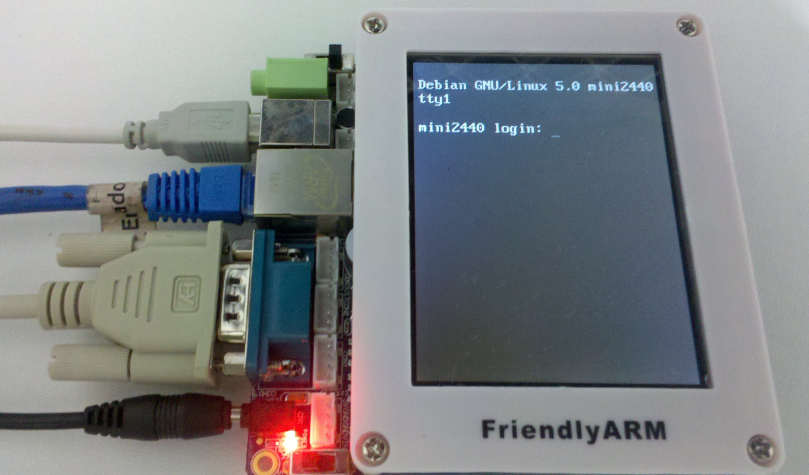

Pronto! O Emdebian já está rodando no nosso kit mini2440 (a senha padrão de root é “debian”):


Quando comecei a escrever este post, minha intenção original era carregar o Android, mas acabei “descobrindo” durante o processo que a quantidade de RAM do mini2440 (64M) não é suficiente para este SO. O que o pessoal acabou fazendo foi rodá-lo a partir de um cartão de memória SD usando um mecanismo de swap. Se isso funciona mesmo ou não, veremos no meu próximo post…:)

Um abraço!

Sergio Prado
