Instalando o Ubuntu no i.MX53 Quick Start Board

- por Sergio Prado

Categorias: i.mx53, Linux embarcado Tags: ,

O kit de desen­volvi­mento i.MX53 Quick Start Board é baseado no SOC (sys­tem on a chip) i.MX53 da Freescale, um ARM Cortex-A8 que roda a até 1,2GHz, e cujo foco são basi­ca­mente apli­cações mul­ti­me­dia que exigem per­for­mance e baixo con­sumo (entreten­i­mento auto­mo­tivo, PDAs, net­books, tablets, media play­ers, etc).

O i.MX53 tem dois níveis de cache (L1 de 32K e L2 de 256K), e tem inte­grado um coproces­sador NEON, trazendo instruções SIMD muito úteis em apli­cações mul­ti­me­dia, além de uma unidade de ponto flu­tu­ante (VFP). Além disso, este SOC inte­gra diver­sos acel­er­adores de hard­ware, incluindo dois acel­er­adores grá­fi­cos, um para 2D e outro para 3D. Não é à toa que ele con­segue cod­i­ficar vídeos à 720p e decod­i­ficar à 1080p!

Sem con­tar a infinidade de per­iféri­cos que ele con­segue inter­facear, incluindo dis­cos rígi­dos (PATA e SATA), USB host/device, dis­play LCD/VGA, cartão SD/MMC, I2C, I2S, SPI, UART, JTAG, GPIO, e todas estas letrin­has mág­i­cas que você já conhece.

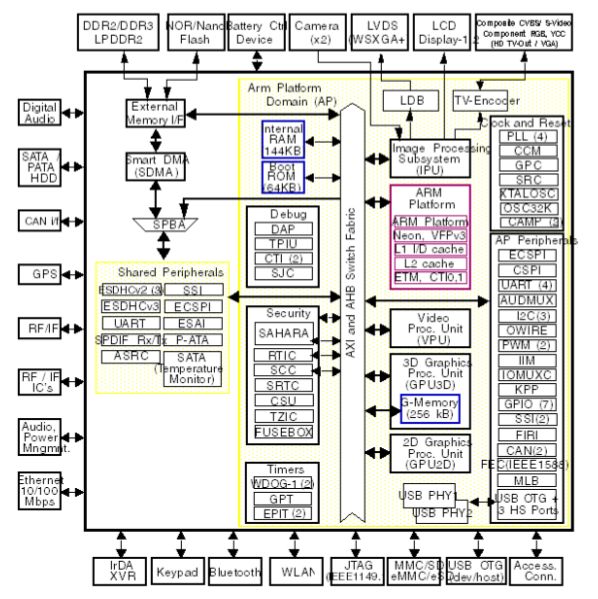

imx53 block diagram Instalando o Ubuntu no i.MX53 Quick Start Board

Existe até uma plataforma de refer­ên­cia para tablets chamada SABRE que é baseada no i.MX53.

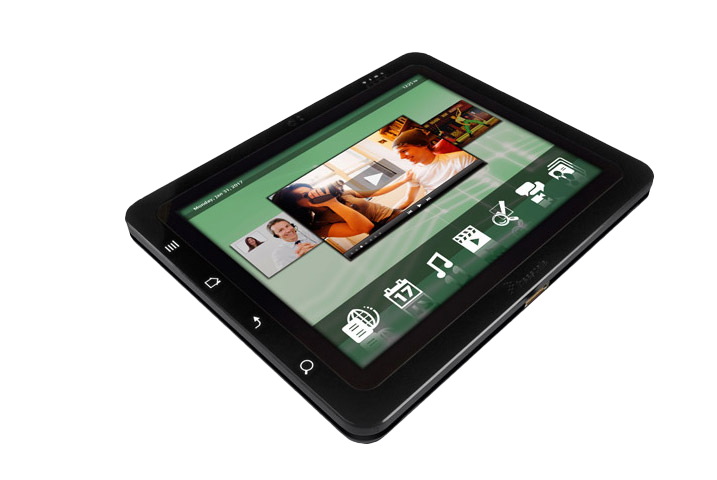

SABRE Instalando o Ubuntu no i.MX53 Quick Start Board

Já o kit de desen­volvi­mento tem um i.MX53 rodando à 1GHz, e com 1GB de RAM DDR3 para você con­sumir à von­tade. Tem entradas USB, Eth­er­net, SATA, cartão SD/MMC e UART, além das saí­das de áudio e vídeo, e de um conec­tor de expansão.

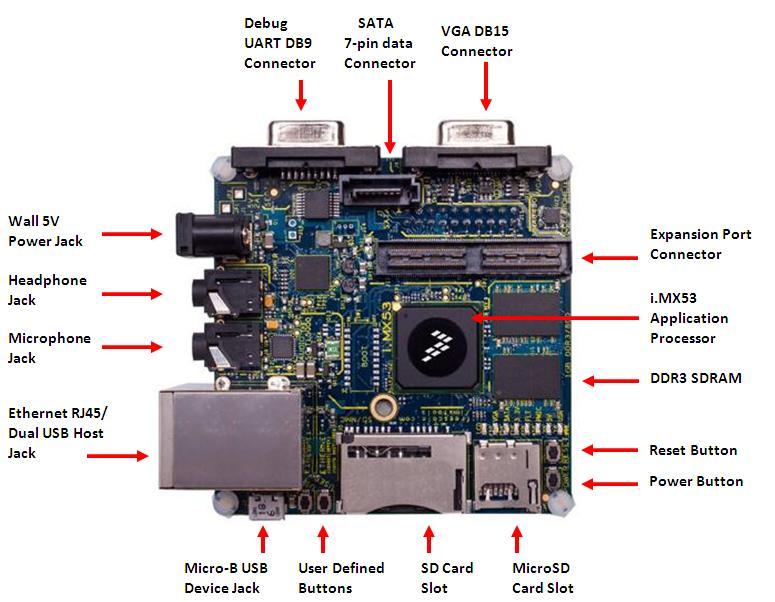

imx53 Instalando o Ubuntu no i.MX53 Quick Start Board

É um kit bas­tante inter­es­sante. Você pode com­prar dire­ta­mente da Freescale ou de um de seus dis­tribuidores. Basta aces­sar o site da Freescale e clicar em Buy. O preço tam­bém é atra­tivo. No momento em que escrevo este artigo, o kit custa $149 (FOB).

E não podemos deixar de com­parar este kit com a Beagleboard-xM. Os kits tem preços pare­ci­dos, são volta­dos para apli­cações mul­ti­me­dia, e basea­dos em um ARM Cortex-A8 rodando à 1GHz. Porém a Beagleboard-xM tem um hype maior, prin­ci­pal­mente porque o pes­soal da Texas desen­volve um tra­balho muito bom junto à comu­nidade open source. De qual­quer forma, quanto mais con­cor­rên­cia, melhor!

Você pode ler mais sobre este kit no site da Freescale, que tam­bém man­tém um forum da comu­nidade que tra­balha com a linha i.MX em http://imxcommunity.org/ e uma wiki em http://www.imxdev.org/.

POR QUE INSTALAR O UBUNTU?

Primeiro porque é muito fácil. Você verá que basta baixar o pacote de insta­lação da dis­tribuição e usar alguma fer­ra­menta para gravá-la em um dis­pos­i­tivo de armazena­mento (HD, pen­drive, cartão SD, etc).

Pode ser tam­bém seu primeiro con­tato com uma dis­tribuição embar­cada. E usar uma dis­tribuição traz algu­mas van­ta­gens, como um geren­ci­ador de pacotes que pos­si­bilita insta­lar qual­quer pacote disponi­bi­lizado nos repositórios da dis­tribuição. Muito mais sim­ples e rápido do que cross-compilar apli­cações e bib­liote­cas para mon­tar sua dis­tribuição manualmente.

É lógico que exis­tem algu­mas desvan­ta­gens no uso de um sis­tema opera­cional com­pleto no seu pro­jeto com Linux embar­cado. Um sis­tema opera­cional com­pleto como o Ubuntu é muito “inchado”, e pode trazer diver­sos com­po­nentes que você nunca irá usar, con­sumindo muito espaço em disco (ou cartão SD no nosso caso). O tempo de boot tam­bém cos­tuma ser outro prob­lema, que pode ir de 1 a 10 min­u­tos, depen­dendo do seu hard­ware e da dis­tribuição. Outra questão é a per­for­mance da dis­tribuição no seu hard­ware. Leve estes pon­tos em con­sid­er­ação ao decidir se irá usar uma dis­tribuição pronta ou criar sua própria dis­tribuição quando for usar Linux em um pro­duto embarcado.

De qual­quer forma, o uso de uma dis­tribuição com­pleta pode ser uma boa solução em alguns casos, pela sim­pli­ci­dade e con­veniên­cia que ela traz. E o processo de gravação da imagem do Ubuntu é bem sim­ples. No nosso caso, como o kit ini­cia pelo cartão SD, basta gravar o Ubuntu no cartão SD. Vamos então estu­dar três méto­dos para fazer isso.

RELEASE FREESCALE

Para insta­lar o release do Ubuntu lib­er­ado pela Freescale, basta entrar no site do kit de desen­volvi­mento e baixar o pacote de insta­lação MX53_QSB_UBUNTU_SD_DEMO_IMAGE.

Depois de baixar os mais de 1.3GB do pacote, você irá desco­brir que eles usam uma fer­ra­menta Win­dows para gravar o Ubuntu no cartão SD!

A apli­cação e a doc­u­men­tação que vem jun­tos me pare­cem bem sim­ples. Mas como eu não sei o que é Win­dows desde a ver­são 3.11, não con­seguirei tes­tar este procedimento…:(

Mas não se pre­ocu­pem que temos out­ras opções…

RELEASE UBUNTU

O próprio pro­jeto do Ubuntu tem um release para ARM, que pode ser aces­sado aqui. Hoje ele suporta qua­tro platafor­mas difer­entes. Além do i.MX53 da Freescale, ele suporta a linha OMAP da Texas, tem um porte para o Net­book AC100 da Toshiba, que usa um Tegra 2, e um porte para ARM server.

O release disponível para o i.MX53 é a ver­são 11.10 (Oneiric Ocelot). As instruções de insta­lação estão aqui.

Basi­ca­mente, você pre­cisa baixar a imagem do site do Ubuntu:

$ wget http://cdimage.ubuntu.com/releases/oneiric/release/ubuntu-11.10-preinstalled-desktop-armel+mx5.img.gz

E depois gravar no cartão SD:

$ zcat ubuntu-11.10-preinstalled-desktop-armel+mx5.img.gz | sudo dd of=/dev/sdx bs=4M

CUIDADO! Não se esqueça de usar no parâmetro “of=/dev/sdx” o nome do arquivo de dis­pos­i­tivo do cartão SD iden­ti­fi­cado na sua máquina. O uso errado deste parâmetro pode apa­gar uma par­tição do seu HD.

O processo de gravação pode levar alguns min­u­tos. Quando ter­mi­nar, basta colo­car no kit e reiniciá-lo. O primeiro boot pode demorar um pouco. Em deter­mi­nado momento, ele irá exibir algu­mas janelas para você con­fig­u­rar o sis­tema operacional.

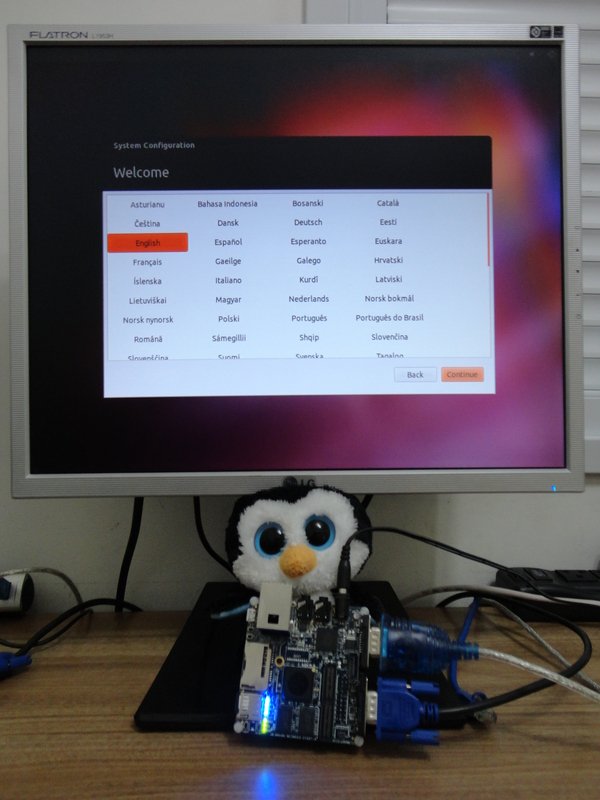

imx53 ubuntu1 Instalando o Ubuntu no i.MX53 Quick Start Board

RELEASE LINARO

A Linaro é uma orga­ni­za­ção sem fins lucra­tivos cujo obje­tivo é con­sol­i­dar toda a infraestru­tura ARM para Linux (fer­ra­men­tas, ker­nel Linux, dis­tribuições, etc).

Na prática, eles pos­suem ver­sões otimizadas do GCC para ARM, tra­bal­ham forte para mel­ho­rar a imple­men­tação de platafor­mas ARM no ker­nel Linux, e lib­eram dis­tribuições cus­tomizadas do Ubuntu e do Android para diver­sas platafor­mas de hard­ware, incluindo a Bea­gle­board, i.MX5, i.MX6, Pand­aboard, Ori­gen, etc. Esta é a listagem com­pleta das platafor­mas ARM que eles suportam:

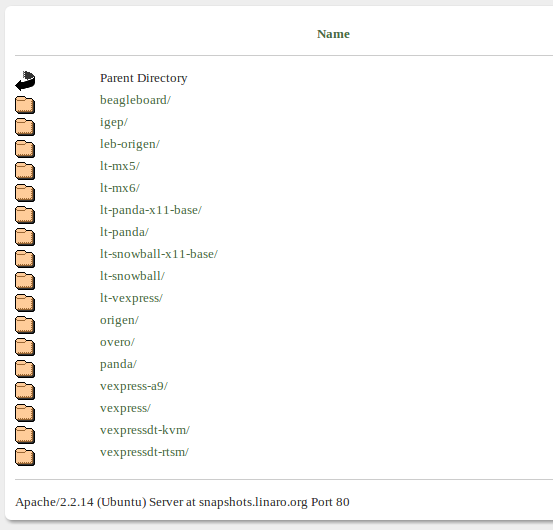

linaro boards Instalando o Ubuntu no i.MX53 Quick Start Board

Enquanto que o release ofi­cial do Ubuntu para o i.MX53 ainda esta na ver­são 11.10, a Linaro já disponi­bi­liza a última ver­são (12.04 Pre­cise Pangolin).

Para insta­lar, basta seguir o pro­ced­i­mento no site da Linaro.

O primeiro passo é insta­lar as fer­ra­men­tas de cri­ação de ima­gens da Linaro:

$ sudo add-apt-repository ppa:linaro-maintainers/tools
$ sudo apt-get update
$ sudo apt-get install linaro-image-tools
$ sudo apt-get install qemu-user-static

Depois é só baixar as ima­gens do Ubuntu e insta­lar no cartão SD:

$ wget http://snapshots.linaro.org/precise/hwpacks/lt-mx5/107/hwpack_linaro-lt-mx5_20120613-107_armhf_supported.tar.gz
$ wget http://snapshots.linaro.org/precise/images/ubuntu-desktop/219/linaro-precise-ubuntu-desktop-20120613-219.tar.gz
$ linaro-media-create --mmc /dev/sdx --dev mx53loco --hwpack hwpack_linaro-lt-mx5_20120613-107_armhf_supported.tar.gz --binary linaro-precise-ubuntu-desktop-20120613-219.tar.gz

CUIDADO! Não se esqueça de usar no parâmetro “–mmc /dev/sdx” o nome do arquivo de dis­pos­i­tivo do cartão SD iden­ti­fi­cado na sua máquina. O uso errado deste parâmetro pode apa­gar uma par­tição do seu HD.

Depois é só colo­car o cartão SD no kit e reiniciar.

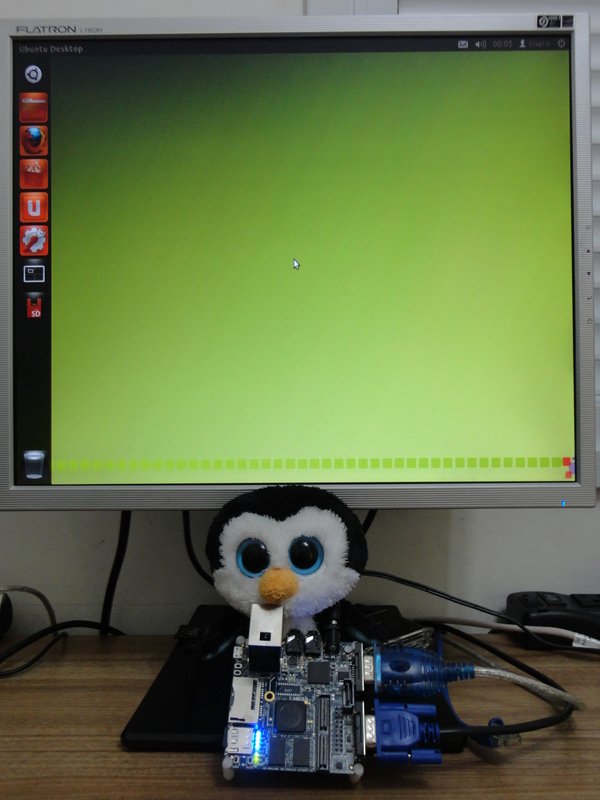

ubuntu linaro Instalando o Ubuntu no i.MX53 Quick Start Board

A insta­lação de um SO com­pleto como o Ubuntu em uma plataforma embar­cada é real­mente sim­ples. E pode ser a solução quando pre­cisamos de algo mais com­pleto e menos tra­bal­hoso que con­struir uma dis­tribuição com­pleta do zero.

Um abraço,

Ser­gio Prado
