Na parte 1 desta série de arti­gos, dei uma intro­dução sobre o desen­volvi­mento de dri­vers de dis­pos­i­tivos em Linux. Vimos detal­hes de um sis­tema com Linux embar­cado, a arquite­tura do ker­nel e como as apli­cações se comu­ni­cam com o hardware.

Neste artigo vamos final­mente colo­car a mão na massa e cod­i­ficar um dri­ver de dis­pos­i­tivo de car­ac­tere (char dri­ver). Desen­volver­e­mos o “Hello world!” do soft­ware embar­cado: acen­der­e­mos leds!

Usare­mos o kit mini2440, que pos­sui 4 leds disponi­bi­liza­dos nas por­tas de I/O GPB5 à GPB8. Cri­are­mos 4 arquivos de dis­pos­i­tivo (/dev/led1, /dev/led2, /dev/led3, /dev/led4) para geren­ciar o sta­tus destes leds. Enviar “1″ para “/dev/led1″ irá acen­der o led 1, e enviar “0″ irá apagá-lo.

ESQUELETO DE UM DEVICE DRIVER

Muito bem, chega de teo­rias e bla bla bla. Este é o esqueleto de um device driver:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88

#include "linux/fs.h"
#include "linux/cdev.h"
#include "linux/module.h"
#include "linux/kernel.h"
#include "linux/device.h"
#include "asm/uaccess.h"
#include "asm/io.h"
#include "linux/slab.h"

#define DEVICE_NAME     "leds"

#define NUM_LEDS        4

#define LED_ON          1
#define LED_OFF         0

/* per led structure */
struct leds_device {
    int number;
    int status;
    struct cdev cdev;
} leds_dev[NUM_LEDS];

/* file operations structure */
static struct file_operations leds_fops = {
    .owner      = THIS_MODULE,
    .open       = leds_open,
    .release    = leds_release,
    .read       = leds_read,
    .write      = leds_write,
};

/* leds driver major number */
static dev_t leds_dev_number;

/* driver initialization */
int __init leds_init(void)
{
    int ret, i;

    /* request device major number */
    if ((ret = alloc_chrdev_region(&leds_dev_number, 0, NUM_LEDS, DEVICE_NAME) < 0)) {
        printk(KERN_DEBUG "Error registering device!\n");
        return ret;
    }

    /* init leds GPIO port */
    initLedPort();

    /* init each led device */
    for (i = 0; i < NUM_LEDS; i++) {

        /* init led status */
        leds_dev[i].number = i + 1;
        leds_dev[i].status = LED_OFF;

        /* connect file operations to this device */
        cdev_init(&leds_dev[i].cdev, &leds_fops);
        leds_dev[i].cdev.owner = THIS_MODULE;

        /* connect major/minor numbers */
        if ((ret = cdev_add(&leds_dev[i].cdev, (leds_dev_number + i), 1))) {
            printk(KERN_DEBUG "Error adding device!\n");
            return ret;
        }

        /* init led status */
        changeLedStatus(leds_dev[i].number, LED_OFF);
    }

    printk("Leds driver initialized.\n");

    return 0;
}

/* driver exit */
void __exit leds_exit(void)
{
    /* release major number */
    unregister_chrdev_region(leds_dev_number, NUM_LEDS);

    printk("Exiting leds driver.\n");
}

module_init(leds_init);
module_exit(leds_exit);

MODULE_LICENSE("GPL");

Para começar, veja que exis­tem duas funções definidas: leds_init(), que será chamada na ini­cial­iza­ção do dri­ver, ao ser car­regado para a memória; e leds_exit(), que por sua vez será chamada ao remover o driver.

Exis­tem tam­bém duas estru­turas definidas: leds_dev[] armazena as infor­mações de cada um dos 4 leds, e leds_fops armazena as oper­ações que poderão ser real­izadas com os leds (os nomes são auto-explicativos). Den­tro de leds_dev[], temos cdev, que é a estru­tura que rep­re­senta um char device.

A primeira tarefa que um dri­ver deve exe­cu­tar é definir o “major num­ber” que estará asso­ci­ado a ele. Ele pode req­ui­si­tar um deter­mi­nado número fixo com a função register_chrdev_region(), ou pedir para o ker­nel gerar um número dinami­ca­mente com a função alloc_chrdev_region(). Req­ui­si­tar um número fixo pode ser um risco pois não sabe­mos se ele já esta sendo usado, por­tanto a solução mais segura é requisitá-lo dinami­ca­mente (é o que faze­mos na linha 42).

Na chamada a alloc_chrdev_region(), req­ui­si­ta­mos ao ker­nel a alo­cação de 4 “minor num­bers” (parâmetro 3), começando por “0″ (parâmetro 2) e armazenando o “major num­ber” em leds_dev_number (parâmetro 1). O quarto parâmetro diz ao ker­nel o nome asso­ci­ado ao dri­ver, que você poderá ver quando lis­tar o dis­pos­i­tivo em “/proc/devices”.

Na linha 51 temos um loop a ser exe­cu­tado para cada device (led) que cri­are­mos. Na linha 58, a função cdev_init() asso­cia a estru­tura do led “cdev” (parâmetro 1) às funções de acesso ao arquivo de dis­pos­i­tivo (parâmetro 2).

Na linha 62 é que a mág­ica acon­tece. A função cdev_add() asso­cia a estru­tura do led cdev (parâmetro 1) ao seu “major e minor num­ber” (para­metro 2).

Na prática: quando você real­iza uma oper­ação de escrita em /dev/led1 (major=253 e minor=0), o ker­nel procura a estru­tura cdev asso­ci­ada a este device (mesmo major/minor num­bers), que você definiu em cdev_add(), e então passa esta estru­tura como parâmetro para a função write(), que você asso­ciou na chamada a cdev_init(). Sim­ples, não?

Mas como é então a imple­men­tação das funções de oper­ação nos arquivos de dispositivo?

ACESSANDO O HARDWARE PELO ARQUIVO DE DISPOSITIVO

Não tem seg­redo, o con­ceito é simples:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59

/* open led file */
int leds_open(struct inode *inode, struct file *file)
{
    struct leds_device *leds_devp;

    /* get cdev struct */
    leds_devp = container_of(inode->i_cdev, struct leds_device, cdev);

    /* save cdev pointer */
    file->private_data = leds_devp;

    /* return OK */
    return 0;
}

/* close led file */
int leds_release(struct inode *inode, struct file *file)
{
    /* return OK */
    return 0;
}

/* read led status */
ssize_t leds_read(struct file *file, char *buf, size_t count, loff_t *ppos)
{
    struct leds_device *leds_devp = file->private_data;

    if (leds_devp->status == LED_ON) {
        if (copy_to_user(buf, "1", 1))
            return -EIO;
    }
    else {
        if (copy_to_user(buf, "0", 1))
            return -EIO;
    }

    return 1;
}

ssize_t leds_write(struct file *file, const char *buf, size_t count, loff_t *ppos)
{
    struct leds_device *leds_devp = file->private_data;
    char kbuf = 0;

    if (copy_from_user(&kbuf, buf, 1)) {
        return -EFAULT;
    }

    if (kbuf == '1') {
        changeLedStatus(leds_devp->number, LED_ON);
        leds_devp->status = LED_ON;
    }
    else if (kbuf == '0') {
        changeLedStatus(leds_devp->number, LED_OFF);
        leds_devp->status = LED_OFF;
    }

    return count;
}

A função leds_open() é chamada na aber­tura do arquivo. Sua única respon­s­abil­i­dade, no nosso caso, é sal­var a estru­tura leds_dev asso­ci­ada ao device (led), pois usare­mos esta estru­tura nas funções de leitura e escrita. Isso é feito através da função container_of() na linha 7. O pon­teiro para leds_dev é salvo em file->private_data na linha 10.

Na função de leitura leds_read(), recu­per­amos a estru­tura do led leds_dev em file->private_data na linha 26, ver­i­fi­camos o staus do led e retor­namos “1″ para aceso e “0″ para apa­gado. Veja que, para retornar dados para a apli­cação, você pre­cisa usar a função copy_to_user(). Esta é uma forma do ker­nel enviar dados para a apli­cação, já que o ker­nel não “enx­erga” a memória dos proces­sos rodando em “user mode”, assim como a apli­cações não enx­ergam a memória dos proces­sos rodando em “ker­nel mode”.

Na função de escrita leds_write(), tam­bém recu­per­amos a estru­tura do led leds_dev em file->private_data na linha 42. E usamos tam­bém a função copy_from_user() na linha 45 para ler os dados rece­bidos da apli­cação. E então, depen­dendo dos dados rece­bidos (“0″ ou “1″), mudamos o estado dos leds.

Bom, agora falta o prin­ci­pal: as roti­nas de acesso às por­tas de I/O para geren­ciar os leds da mini2440.

ESCOVANDO UM POUCO DE BITS

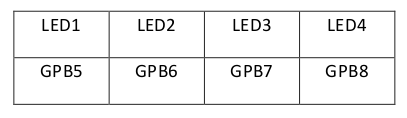

Ire­mos aces­sar os leds disponíveis na porta GPB da CPU, con­forme con­fig­u­ração abaixo:

Pre­cisamos con­fig­u­rar as por­tas como saída no reg­istrador GPBCON, e ligar/desligar os leds no reg­istrador GPBDAT. Os leds são aciona­dos em nível baixo.

Esta CPU (S3C2440) mapeia o acesso ao GPB através do endereço de memória 0x56000010. Porém, este é um endereço real, e no ker­nel você tra­bal­hará sem­pre com endereços vir­tu­ais. Olhando os fontes do ker­nel, ver­i­fiquei que o endereço vir­tual asso­ci­ado à este endereço real é o 0xFB000010. As definições estão no arquivo “arch/arm/mach-s3c2410/include/mach/regs-gpio.h”.

Vamos então dar uma olhada no código:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44

#define GPB_BASE    0xFB000010
#define GPBCON      GPB_BASE
#define GPBDAT      GPB_BASE + 4

#define CLEAR_PORT_MASK     0xFFFC03FF
#define SET_WRITE_PORT_MASK 0x00015400

/* initialize led port - GPB */
void initLedPort(void)
{
    void __iomem *base = (void __iomem *)GPBCON;

    u32 port = __raw_readl(base);

    port &= CLEAR_PORT_MASK;
    port |= SET_WRITE_PORT_MASK;

    __raw_writel(port, base);
}

/* change led status */
void changeLedStatus(int led_num, int status)
{
    void __iomem *base = (void __iomem *)GPBDAT;
    u32 mask, data;

    data = __raw_readl(base);

    mask = 0x01 << (4 + led_num);

    switch (status) {

        case LED_ON:
            mask = ~mask;
            data &= mask;
            break;

        case LED_OFF:
            data |= mask;
            break;
    }

    __raw_writel(data, base);
}

A função ini­tLed­Port() é chamada na carga do dri­ver e irá ini­cializar as por­tas dos leds (GPB5-GPB8) para tra­bal­har como saída através do reg­istrado GPBCON (bits 10..17). Na linha 15 zer­amos a con­fig­u­ração e na linha 16 con­fig­u­ramos as por­tas como saída.

Veja que esta­mos usando as macros __raw_readl() para ler um inteiro de 4 bytes da memória vir­tual e __raw_writel() para escr­ever um inteiro de 4 bytes na memória vir­tual. Esse mecan­ismo é mais seguro para aces­sar I/O mapeado em memória em Linux.

A função changeLed­Sta­tus() irá mudar o sta­tus do led para aceso ou apa­gado através do reg­istrador GPBDAT (bits 5..8).

COMPILANDO E TESTANDO

O código-fonte com­pleto e o Make­file podem ser baix­a­dos aqui. Para com­pi­lar, basta seguir os pro­ced­i­men­tos que descrevi neste artigo.

Para trans­ferir para a mini2440, você pode colo­car a placa em rede com seu PC, e usar alguma apli­cação de trans­fer­ên­cia de arquivos como o scp ou o ftp. Você pode tam­bém con­fig­u­rar um sis­tema de arquivos com NFS, con­forme descrevi aqui.

Alguns dos coman­dos que usare­mos para testes assumem que o módulo com­pi­lado (leds.ko) foi copi­ado para a mini2440 no diretório abaixo:

/lib/modules/2.6.32.2-FriendlyARM/kernel/drivers/char/

Por­tanto, adapte os coman­dos se necessário.

O primeiro passo é ini­ciar o dri­ver. Uma men­sagem será exibida indi­cando sucesso na ini­cial­iza­ção e todos os leds serão apagados.

$ insmod /lib/modules/2.6.32.2-FriendlyARM/kernel/drivers/char/leds.ko
Leds driver initialized.

Agora você pre­cisa ver­i­ficar o “major num­ber” alo­cado pelo ker­nel para o device dri­ver usando o comando abaixo (veja que, no meu caso, foi alo­cado o número 253):

$ grep leds /proc/devices
253 leds

Com o “major num­ber” em mãos, cri­are­mos todos os arquivos de dis­pos­i­tivo com os coman­dos abaixo (mude o valor do major num­ber se necessário):

$ mknod /dev/led1 c 253 0
$ mknod /dev/led2 c 253 1
$ mknod /dev/led3 c 253 2
$ mknod /dev/led4 c 253 3
$ chmod a+w /dev/led*

Obs: No próx­imo artigo ver­e­mos como usar um mecan­ismo de hot­plug para cri­ação dinâmica de arquivos de dispositivo.

Agora é hora de tes­tar. Para acen­der um led, basta enviar o car­ac­ter “1”. Os coman­dos abaixo acen­dem os leds 1 e 3:

$ echo "1" > /dev/led1
$ echo "1" > /dev/led3

E para apa­gar um led, basta enviar “0”:

$ echo "0" > /dev/led3

Para ver­i­ficar o estado de um led, não podemos ape­nas ler o arquivo com o comando “cat” por exem­plo. Isso porque na rotina que trata a leitura do arquivo, perceba que nunca retor­namos EOF (end-of-file). Isso sig­nifica que, se por exem­plo o led estiver aceso, o comando “cat /dev/led1″ irá imprimir indefinida­mente o número “1″. Então, para ler o estado do led, pre­cisamos de um comando que leia ape­nas 1 byte. Podemos fazer isso com o comando “dd”, sal­var o byte em um arquivo, e depois imprimir, con­forme abaixo:

$ dd if=/dev/led1 of=/tmp/led bs=1 count=1
$ echo "LED=$(cat /tmp/led)"
LED=1

E final­mente, para remover o driver:

$ rmmod leds
Exiting leds driver.

PRÓXIMOS PASSOS

Muito bem, vocês viram que o assunto deste artigo foi bem denso. Se para você foi muita infor­mação de uma só vez, pare, respire, pense. Estude o código com mais calma, e você verá que não existe nen­hum seg­redo no desen­volvi­mento de device dri­vers para Linux. Basta con­hecer a API do Linux e esco­var um pouco de bits.

No próx­imo artigo vamos apren­der alguns novos con­ceitos, como cri­ação dinâmica de arquivos de dis­pos­i­tivo, geren­ci­a­mento do hard­ware através do diretório “/sys” e roti­nas de timer do ker­nel (vamos adi­cionar uma fun­cional­i­dade de pisca-pisca ao nosso driver).

Um abraço!

Ser­gio Prado
